PRECIBEO GO 直线导轨
用于精密运动的压电线性平台
在厘米级行程范围内实现纳米级定位
PRECIBEO GO 压电线性平台将 2 nm 的传感器分辨率和最小增量运动与 10–50 mm 的行程以及高达 10 N 的工作力相结合。
10–50 mm
穿越山脉
2 nm
传感器分辨率和最小增量位移
0.5 kg at ≥5 mm/s
5 N 版本 · 垂直提升
1 kg at ≥1 mm/s
10 N 版本 · 垂直提升
10⁻⁴ Pa
高真空型
选择您的格式
选择您的旅行和安装方式
每种规格均提供相同的 5 N 或 10 N 垂直定位性能。请选择最符合所需行程、机械安装空间和安装方式的高精度线性导轨。

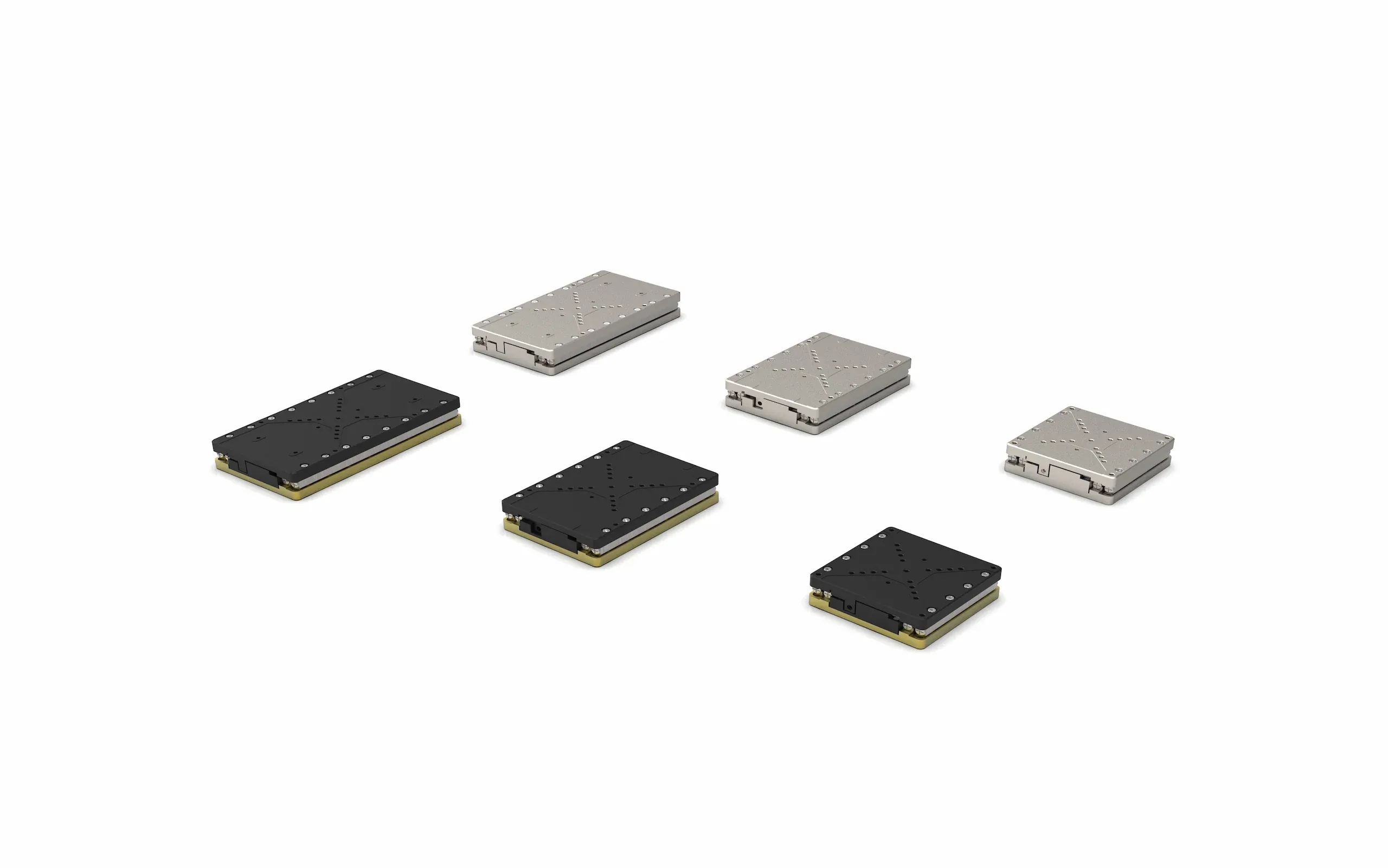

* 不含电缆和连接器的重量，误差为±10%。所有型号均提供标准版和高真空版。
2 kg的最大载荷适用于水平运行的GO-LS级；垂直提升能力则由所有型号的力规格决定。
紧凑型精密运动
精确定位与长行程集于一体的紧凑型平台
电动线性平台——也称为线性运动平台、线性定位器或电动平移平台——用于沿一个受控的直线轴对有效载荷进行定位。
PRECIBEO GO 平台采用“行走压电”技术，将纳米级受控运动与厘米级行程相结合。反复的微观压电运动可产生平滑连续的行程，而紧凑型驱动装置则能提供高力密度，满足高要求水平和垂直运动的需求。
集成式光学编码器向GO Controller提供反馈，以实现闭环点对点控制。2 nm的数值表示传感器分辨率和最小增量位移，而典型双向重复定位精度在整个行程范围内为±100 nm。
为什么选择PRECIBEO GO舞台？
小巧轻便

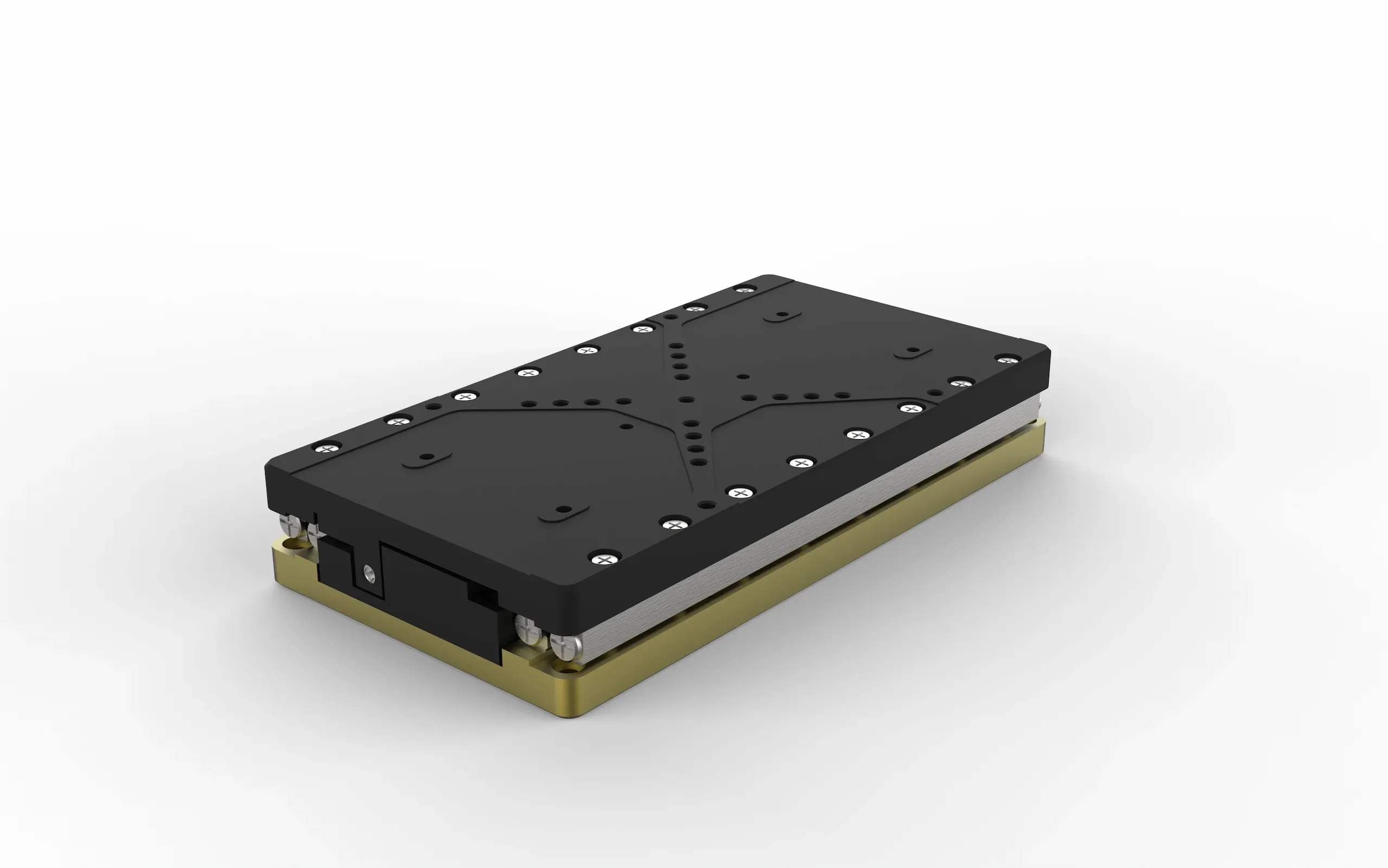

每个GO-LS模块的宽度为45毫米，高度为14毫米。尺寸为45×45毫米的GO-LS4545（不含电缆和连接器）重75克；行程为35毫米和50毫米的型号保持相同的宽度和高度。
高力密度
从同一微型平台中选择最小操作力为 5 N 或 10 N 的型号。在垂直使用时，额定载荷和提升速度一并规定：0.5 kg 时速度 ≥5 mm/s，或 1 kg 时速度 ≥1 mm/s。GO-LS 平台在水平运行时还支持最大 2 kg 的中心载荷。
运动平稳，沉降迅速
交叉滚子导轨、闭环控制和压电驱动确保了平稳连续的运动以及快速的步进和稳定时间。
静止时自动锁定
断电时，驱动器能保持位置：5 N 版本的保持力至少为 6 N，10 N 版本的保持力至少为 11 N——这在处理垂直负载时尤为有用。
专为Z轴设计
各种规格下均具备高推力的垂直运动
5 N 型号以至少 5 mm/s 的速度提升 0.5 kg；10 N 型号以至少 1 mm/s 的速度提升 1 kg。每款 GO 直线导轨均非常适合高负载的垂直定位以及水平运动。
选择安装几何形状
GO Elevation 提供一款 45 × 45 毫米的平整可移动顶板，便于直接安装。GO 垂直安装座为低矮型 GO-LS 平台提供了垂直顶面，适用于紧凑型 XYZ 及其他多轴系统。
请根据行程、空间和安装几何形状，选择垂直线性工作台、电动Z轴工作台或垂直平移工作台的类型。
选择 5 N 或 10 N
| 性能 | 5 N | 10 N |
|---|---|---|
| 作用力 | 5 N 最小值 | 10 N 以上 |
| 关闭时的保持力 | 6 N 最小值 | 11 N 最低值 |
| 额定垂直载荷 | 0.5 kg | 1 kg |
| 额定载荷下的垂直速度 | ≥5 mm/s | ≥1 mm/s |
| 最大空载转速 | 8 mm/s | 8 mm/s |
何时应选择步进压电线性平台？
根据行程、定位性能、操作力、指定速度下的垂直承载能力、工作循环、空间、环境和集成性来比较各种运动技术。仅凭额定力无法确定垂直提升能力：失速力指零速度时的力，而保持力则指静止状态下抵抗移动的力。
当需要同时满足纳米级增量、厘米级行程、高推力、结构紧凑、垂直提升以及无源保持等要求时，GO 步进压电平台是一个极佳的选择。
完善您的系统
构建一个模块化多轴定位系统
可将一个 GO 平台用作单轴纳米定位平台，组合兼容的线性平台以实现 XY 或 XYZ 运动，或添加一个 GO 旋转平台以构建 XYR 及线性加旋转系统。
合并兼容的阶段
GO垂直安装座用于支撑GO-LS的垂直轴，而GO旋转平台适配板（Rotation Stage Adapter Plate）则用于将线性平台安装在GO旋转平台上。对于高分辨率显微镜观察，GO Sample Holder 4545可将载玻片和培养皿固定在三轴LS4545组件上。
随心掌控
必备的GO Controller可同时控制多达三个阶段。两个菊花链连接的控制器可通过同一台计算机实现六轴控制。通过USB连接，并借助Precibeo ASCII快速命令集、GO Motion、GO Command、LabVIEW驱动程序或C++ DLL来控制运动。
高真空
10⁻⁴ Pa
真空兼容型直线导轨
每种 GO 线性滑块型号均配备高真空版本，工作真空度可达 10⁻⁴ Pa，同时保留了相应的行程、定位性能、推力选项和模块化接口。
真空侧的电缆连接至D-sub腔室穿墙套管；随附的供气侧电缆将其与GO Controller连接。兼容的高压安装座和适配板共同构成了该高真空定位系统。
应用
面向科学和工业领域的精密定位
显微镜与生命科学
物镜对焦、焦平面调整、样品定位和自动成像
光子学与光学系统
光学元件、光纤、传感器和探测器的对准、扫描和定位
半导体与先进制造
检测、计量、试验及紧凑型精密自动化
研究用及OEM仪器
在紧凑型设备和高中真环境中进行单轴或多轴定位
旅行
请选择 10、20、35 或 50 毫米。
安装
选择一款低矮型 GO-LS，必要时添加一个GO Vertical Mount，并在需要时搭配一个平顶式GO Elevation。
力和速度
根据负载、安装方向和所需速度，选择 5 N 或 10 N 版本。
定位
应比较最小增量运动、重复性和几何精度——而不仅仅是分辨率。
系统
包括控制器、轴、接口、附件、电缆和运行环境。
您的问题
常见问题
哪些 GO 线性导轨可用于垂直定位？
所有 GO-LS 型号和 GO Elevation 均可垂直使用。5 N 型号以至少 5 mm/s 的速度提升 0.5 kg，而 10 N 型号以至少 1 mm/s 的速度提升 1 kg。
在什么情况下应该选择垂直安装的GO-LS载物台或GO Elevation？
当低矮型平台和模块化安装结构最适合系统时，请选择配备GO Vertical Mount的GO-LS平台。当您需要带45 × 45毫米平面移动顶部的紧凑型垂直轴以实现直接安装时，请选择GO Elevation。
2 nm的分辨率是否意味着2 nm的定位精度？
不。2 nm 这一数值指的是传感器分辨率和最小增量位移。定位性能还必须考虑重复性和几何精度；典型的双向重复性在整个行程范围内为 ±100 nm。
需要控制器吗？
是的。操作这些平台需要使用GO Controller。一个控制器最多可同时控制三个平台，而两个通过菊花链连接的控制器可通过同一台计算机实现六轴控制。
让我们来查找您的配置
选择合适的压电线性平台
请告知我们您所需的行程、有效载荷、运动方向、速度、定位性能、可用空间、工作环境以及轴数。我们将根据您的应用需求，为您配置相应的平台、控制器、安装座和配件。
