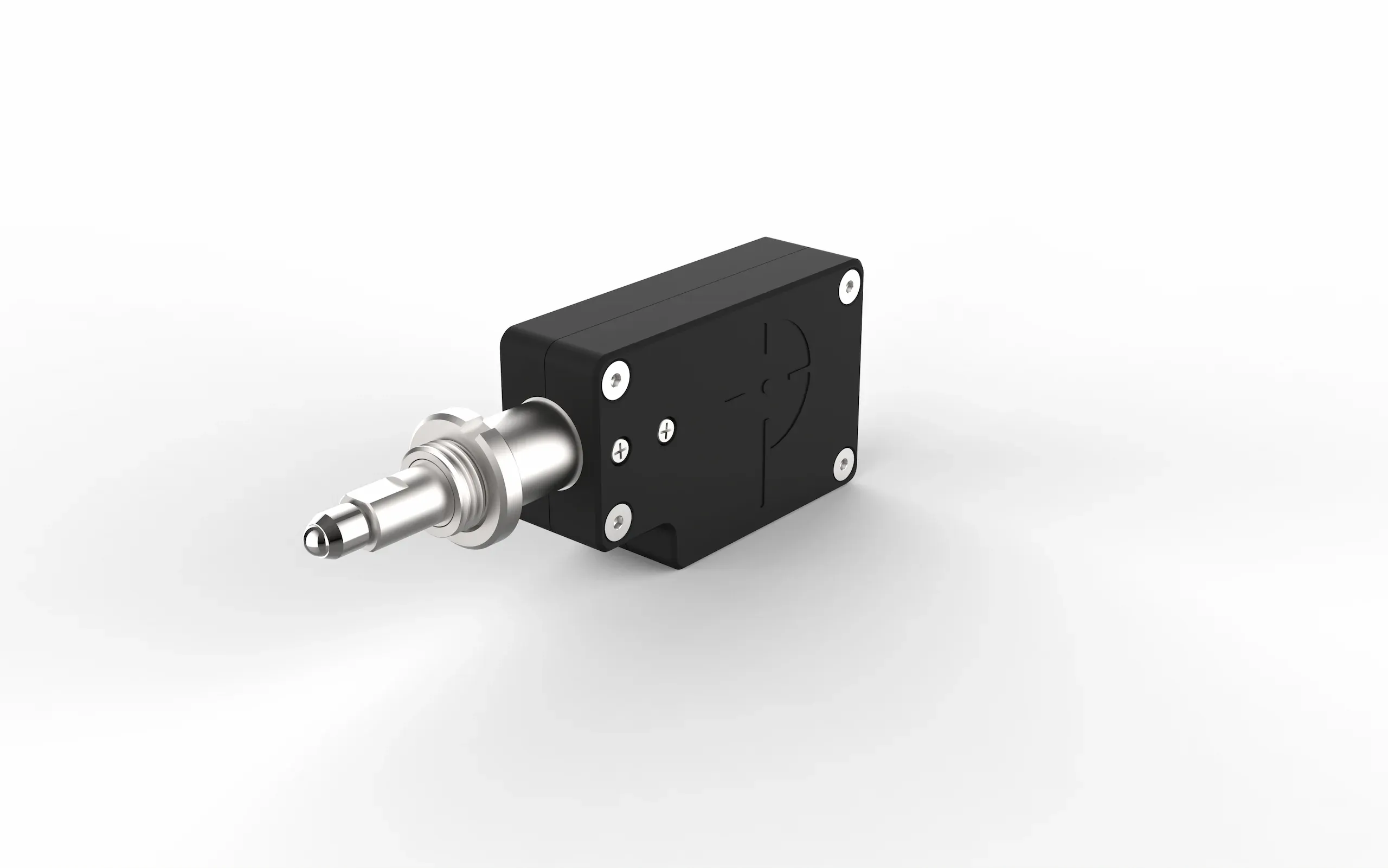

PRECIBEO GO 线性执行器
用于精密运动的压电线性执行器
纳米级调节。强劲的线性运动。
为您的仪器、光学支架或定位机构提供精准的电动调节功能。PRECIBEO GO 精密线性执行器集成了 9 毫米行程、2 纳米传感器分辨率、最小增量运动以及 10 牛顿的驱动力。
9 mm
线性行程
2 nm
传感器分辨率和最小增量位移
10 N
最小工作力和断电保持力
8 mm/s
最大空载转速
10⁻⁴ Pa
高真空选项
压电行走驱动装置
毫米级行程，纳米级调节
压电致动器将电信号引起的压电材料形状变化转化为运动。GO压电致动器通过重复的步进驱动循环，实现毫米级位移，并具备纳米级精度的调节能力。
集成式光学编码器与GO Controller共同构成了闭环定位系统。压电步进驱动器以紧凑的结构提供高推力，可满足高要求的水平和垂直运动需求。
压电行走驱动装置
为什么选择PRECIBEO GO执行器？
闭环反馈下的微调
位置反馈可在整个行程范围内实现精细调整，典型的双向重复性为±200 nm。请将重复性、最小增量位移与传感器分辨率进行对比。
微型设计，强劲动力
67 × 28 × 14 毫米的机身可提供至少 10 N 的推拉力，为安装空间受限的仪器提供精密的线性驱动。
运动平稳，沉降迅速
将平滑连续的运动与快速的移动和定位性能相结合，以实现重复定位和光学调整。
静止时自动锁定
该驱动器在断电时仍能保持位置，保持力至少为 10 N。将机构定位后，无需持续为驱动器供电即可保持其设定位置。
水平和垂直运动
在整个工作行程中均保持高作用力
两种版本均提供 10 N 的工作推拉力。其在最大工作力下的规定速度至少为 1 mm/s，最大空载速度为 8 mm/s。
确定整个机构的尺寸
对于垂直方向的集成，应在受力要求中考虑移动载荷、摩擦力以及任何弹簧力或预紧力。检查完整的安装空间：机身、活塞行程、安装空间和电缆间隙。
使用执行器的 9.5 毫米夹紧轴或 M9 安装螺纹进行安装。不锈钢活塞将运动传递至兼容的安装座或定制机构。
协同运动表现
| 规格 | 两个版本 |
|---|---|
| 旅行 | 9 mm |
| 传感器分辨率 / 最小增量位移 | 2 纳米 / 2 纳米 |
| 典型双向重复性，全行程 | ±200 nm |
| 工作推拉力 | 10 N 以上 |
| 保持力，断电 | 10 N 以上 |
| 最大空载转速 | 8 mm/s |
| 最大工作力下的速度 | ≥1 mm/s |
| 尺寸 | 67 × 28 × 14 mm |
执行器还是线性平台？
GO执行器是一种用于机械机构的紧凑型驱动装置。它非常适合用于驱动调节螺钉、光学支架或定制定位组件。
GO 线性导轨平台提供了一个用于安装有效载荷的导轨式移动平台。请根据您的机械设计、导轨需求和安装布局选择合适的型号。
构建您的系统
光学对准与紧凑型OEM集成
可将该执行器用作您自有机构中的紧凑型驱动装置，或将两个或三个执行器与兼容的镜片支架组合使用，以实现精确的光学对准。

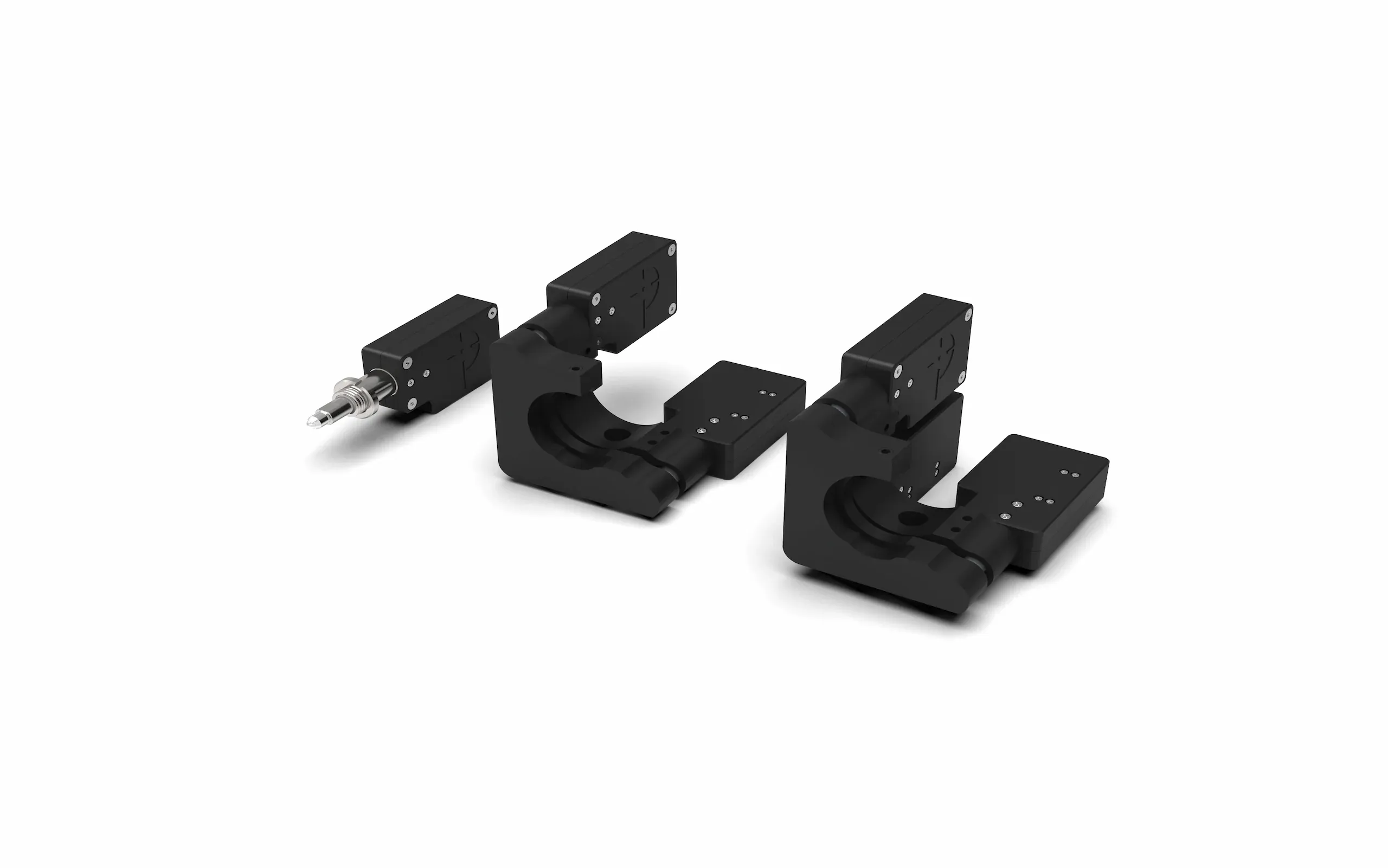

电动后视镜支架和激光束转向
使用两个或三个配备兼容镜座的 GO 执行器，用于沿 X 轴和 Y 轴进行调整。改变镜面角度可改变反射光束的方向，从而实现激光束的偏转和对准。
构建并控制您的执行器系统
需要一个GO Controller。两个串联的控制器可通过一条计算机连接支持六个轴。
通过USB连接，并选择GO Motion、GO Command、Precibeo ASCII快速命令、LabVIEW驱动程序或GO DLL。可选的GO Joystick可在计算机控制之外提供手动定位功能。
高真空
10⁻⁴ Pa

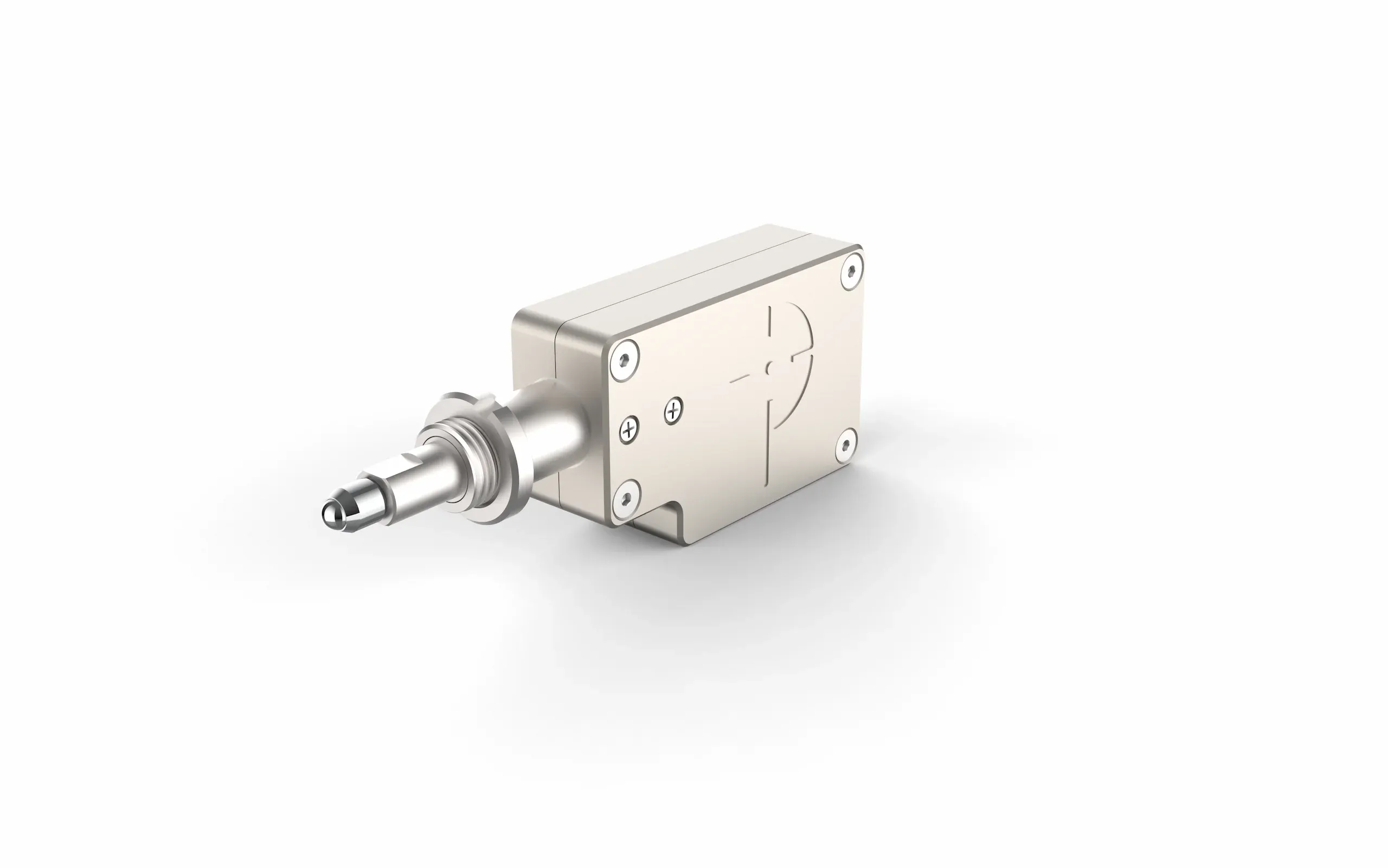

适用于真空环境的线性执行机构
GO-ACT1HV 可在低至 10⁻⁴ Pa 的环境中提供相同的运动性能。其 0.5 m 长的真空侧电缆采用 PTFE 涂层导线，外覆编织金属护套，末端配有 D9SUB 母头连接器。
随附的 2 米空气侧电缆用于将兼容的 D9SUB 腔体穿墙接头连接至腔体外部的 GO Controller。
动议
请根据您的机构，选择与9毫米行程、装载速度和10牛顿操作力相匹配的参数。
定位
将最小增量运动和重复性与传感器分辨率进行比较。
整合
检查安装接口、接触布置、可用空间和载荷方向。
环境
选择标准型或高压型结构，并规划任何腔室连接。
控制
请包括控制器、软件接口和轴数。
您的问题
常见问题
2 nm的分辨率是否意味着2 nm的定位精度？
不。2 nm 的数值描述的是传感器分辨率和最小增量位移。典型的双向重复定位精度为全行程范围内 ±200 nm。请根据您的定位要求对整个机构进行评估。
什么是PZT致动器？
PZT 是指钛酸锆钡，这是一种广泛应用于许多执行器的压电陶瓷。该术语指代一种材料；其行程、作用力和定位性能还取决于执行器的驱动设计和反馈机制。
阻挡力与保持力是一样的吗？
对于压电堆栈，阻塞力是指在完全阻止膨胀时产生的力。GO规格将运动过程中的工作力和断电时的保持力区分开来：这两者的值均不低于10 N。
我可以将现有的镜架改装成电动的吗？
是的，只要安装接口、可用空间、行程和接触几何形状兼容即可。GO执行器提供9.5毫米的夹紧轴或M9螺纹；请将您的安装图纸发给我们，以便评估适配情况。
对于垂直运动，我应该选择哪个版本？
两种版本的操作力与负载速度规格相同。请根据操作环境进行选择，然后根据您的机构对力的要求选择相应的执行器。
请讨论您对定制执行器的具体要求
配置您的紧凑型执行器系统
请告知您的行程、推力、作用方向、负载速度、定位性能、安装方式、工作环境以及轴数。我们将评估GO执行器、控制器和集成组件如何满足您的设计需求。
