GO Linear Stage 8545 HV
GO Linear Stage 8545 HV

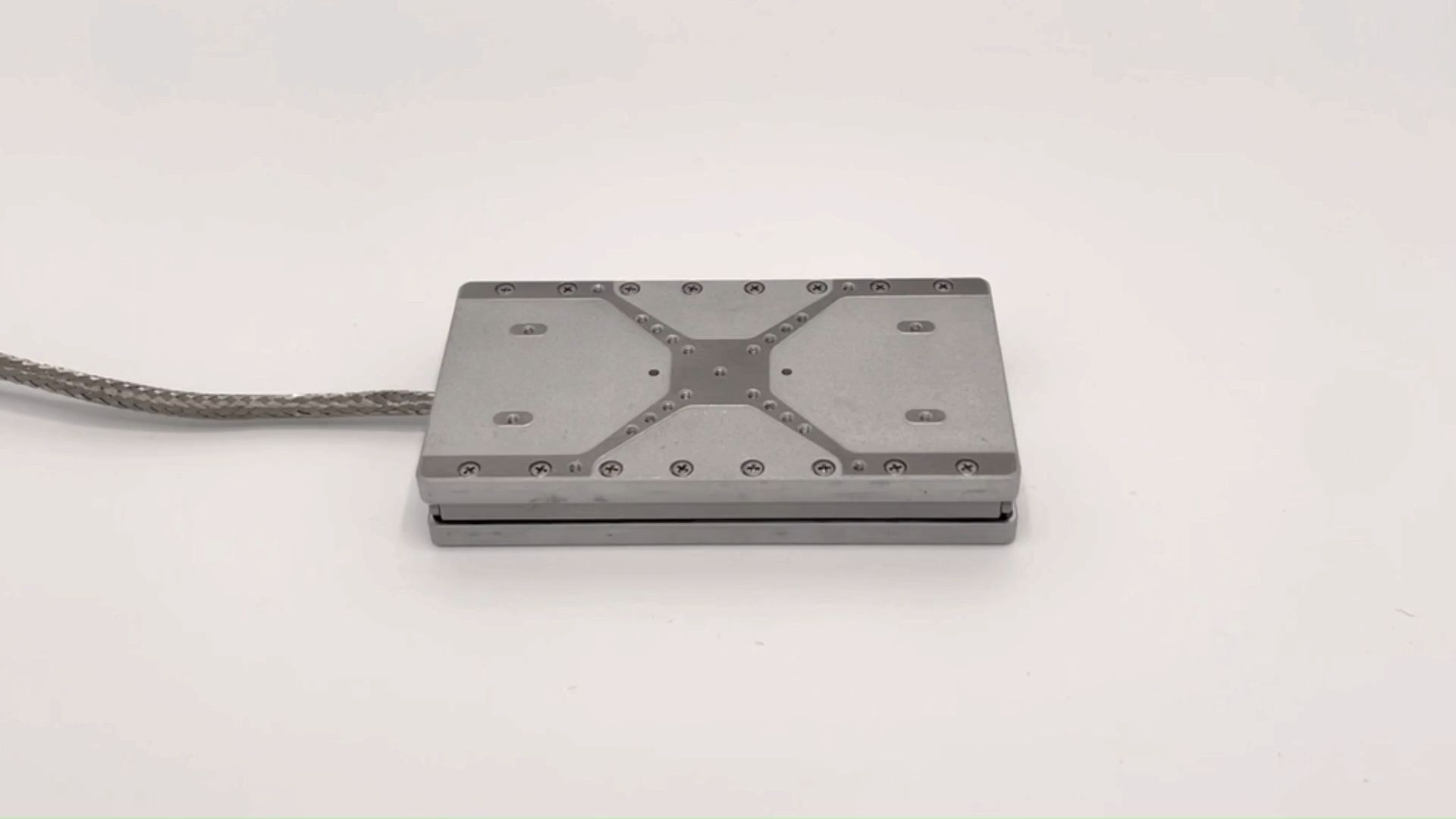

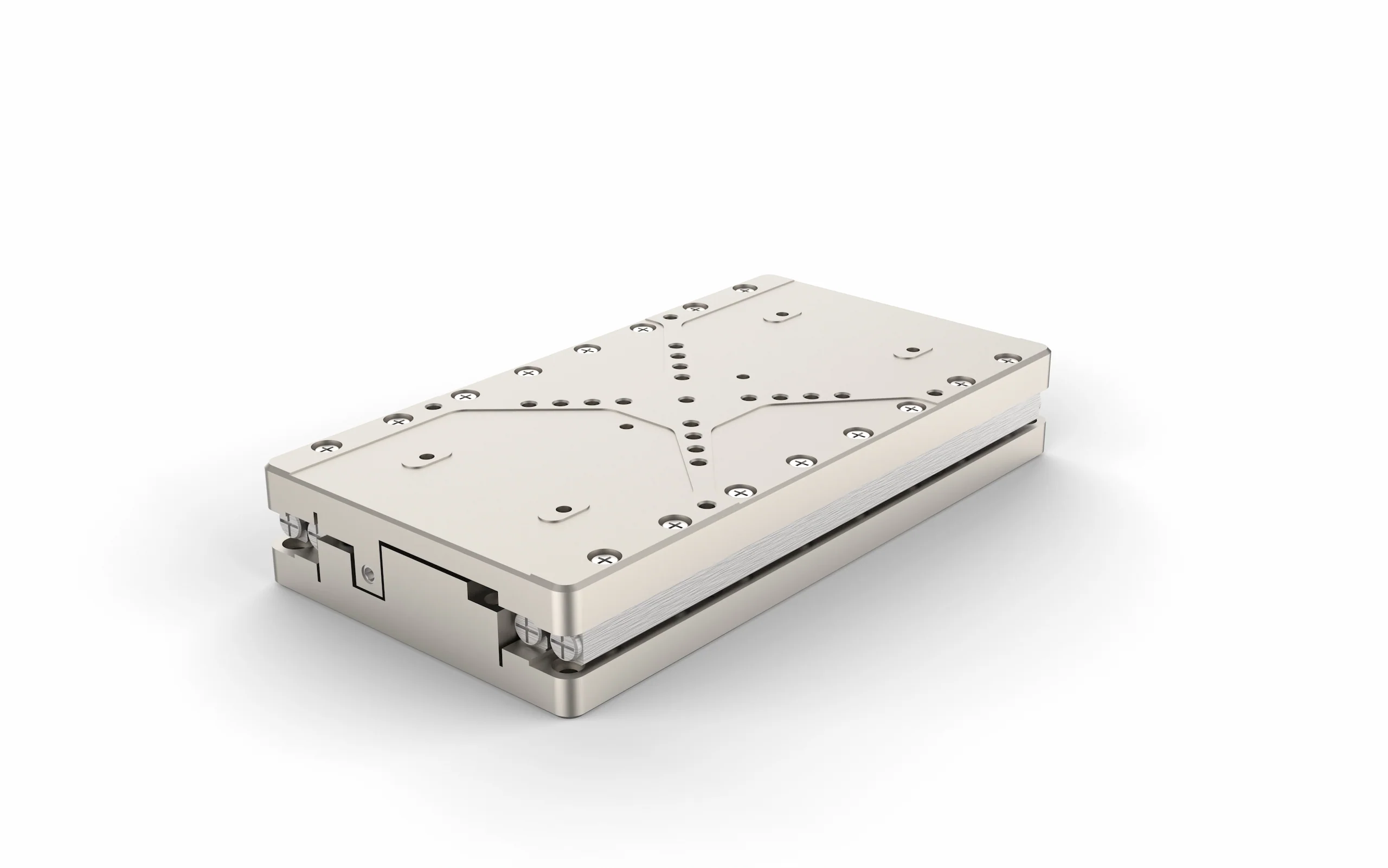

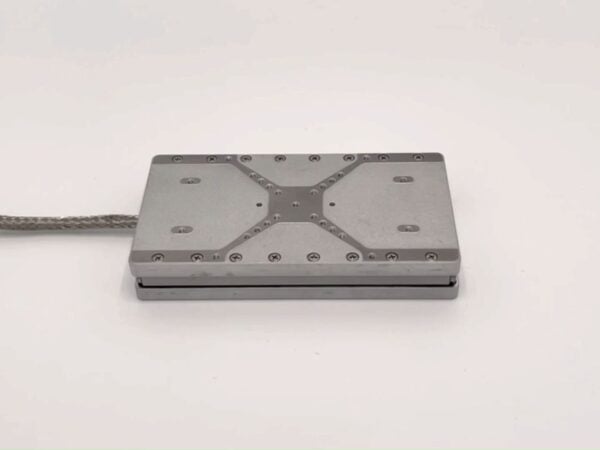

作为 45 系列中最大的阶段，提供标准版和高真空版，其占地面积为 85×45 mm，行程为 50 mm，工作提升力为 5 N 或 10 N。
PRECIBEO GO Stage HV 专为低至 10-4 Pa 的高真空环境而设计。 每个阶段都配备了真空侧电缆（金属编织套管中的 PTFE 涂层导线），末端为 D9SUB 母头连接器。
每个阶段还配有一根空气侧 D9SUB 转 ix-Industrial 母头电缆。 将真空侧和空气侧电缆连接到您的 D9SUB 穿墙密封件，将空气侧 ix 连接器连接到 GO Controller，您就可以开始 GO 了！
模块化 PRECIBEO GO 系统中的所有产品均相互兼容，可轻松组合成多轴系统，提供平稳连续运动、快速步进与稳定时间，并在静止时自动锁定。
| 定位 | GO-LS8545HV-5N | GO-LS8545HV-10N |
|---|---|---|
| 行程 | 50 mm | |
| 位置传感器 | 光学编码器 | |
| 传感器分辨率 | 2 nm | |
| 最小增量运动 | 2 nm | |
| 双向重复精度 | +- 100nm（典型值 @ 全行程） | |
| 直线度与平面度 | +- 2 µm（典型值） | |
| 俯仰 | +- 150 µrad（典型值） | |
| 偏航 | +- 150 µrad（典型值） | |
| 运动 | GO-LS8545HV-5N | GO-LS8545HV-10N |
| 最大操作力（推/拉） | 5 N（最小值） | 10 N（最小值） |
| 保持力（断电时） | 6 N（最小值） | 11 N（最小值） |
| 最大速度（无负载） | 8 mm/s | |
| 最大速度（最大操作力下） | 5 mm/s（最小值） | 1 mm/s（最小值） |
| 驱动类型 | GO-LS8545HV-5N | GO-LS8545HV-10N |
| 电机类型 | 压电驱动 | |
| 机械 | GO-LS8545HV-5N | GO-LS8545HV-10N |
| 最大负载 | 2 kg | |
| 导轨类型 | 交叉滚子 | |
| 尺寸 | 85x45x14 mm | |
| 重量（不含电缆和连接器） | 135 g (+-10%) | |
| 其他 | GO-LS8545HV-5N | GO-LS8545HV-10N |
| 真空侧电缆 | 0.5 m 电缆 (+-5%)，带 f. D9SUB 连接器 | |
| 大气侧电缆 | 2 m 电缆 (+-5%)，带 f. D9SUB 和 ix Industrial™ 连接器 | |
| 材料 | 铝 | |
