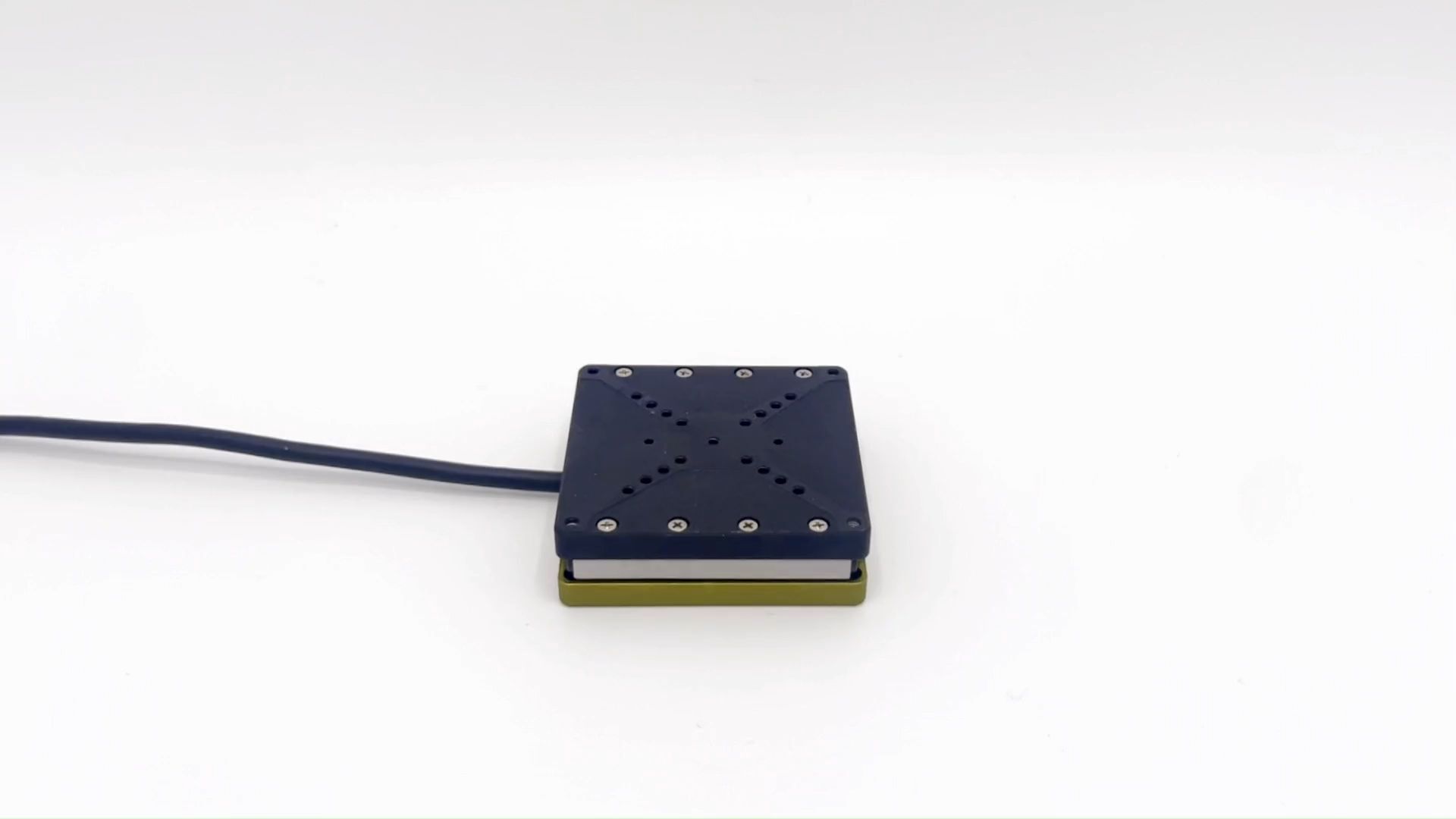

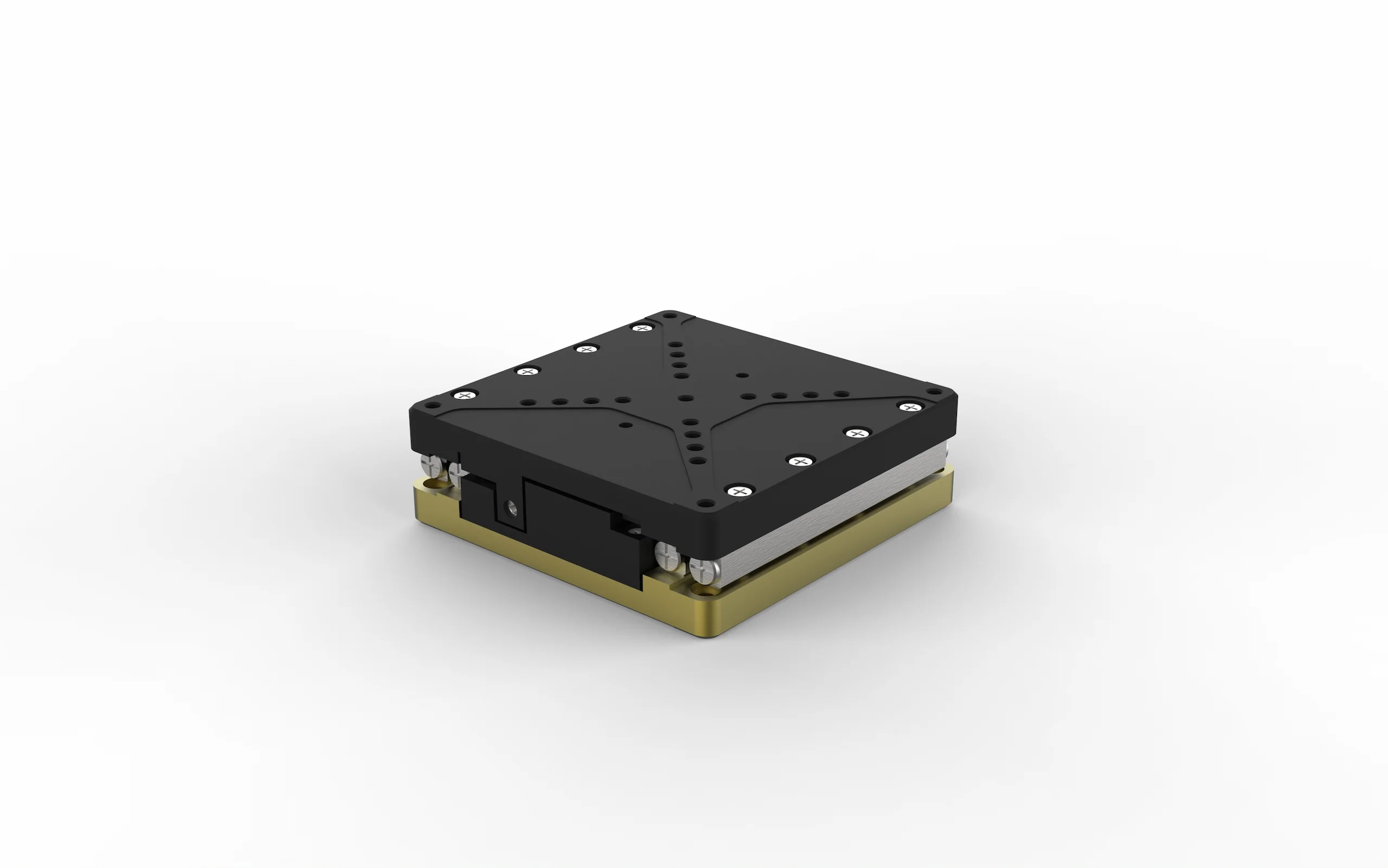

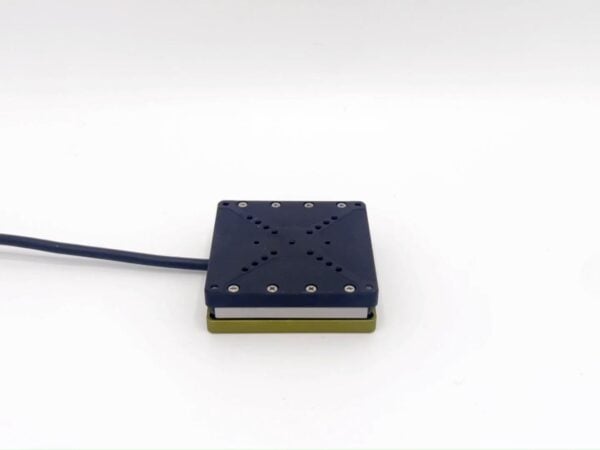

GO Linear Stage 4545
GO Linear Stage 4545
作为 45 系列中尺寸最小的阶段，它拥有 45×45 mm 的占地面积、20 mm 的行程，并提供 5 N 或 10 N 的操作提升力。
模块化 Precibeo GO 系统中的所有产品均相互兼容，可轻松组合成多轴系统，提供平稳连续运动、快速步进与稳定时间，并在静止时自动锁定。
| 定位 | GO-LS4545-5N | GO-LS4545-10N |
|---|---|---|
| 行程 | 20 mm | |
| 位置传感器 | 光学编码器 | |
| 传感器分辨率 | 2 nm | |
| 最小增量运动 | 2 nm | |
| 双向重复精度 | +- 100nm（全行程典型值） | |
| 直线度与平面度 | +- 2 µm（典型值） | |
| 俯仰 | +- 150 µrad（典型值） | |
| 偏航 | +- 150 µrad（典型值） | |
| 运动 | GO-LS4545-5N | GO-LS4545-10N |
| 最大操作力（推/拉） | 5 N（最小值） | 10 N（最小值） |
| 保持力（断电时） | 6 N（最小值） | 11 N（最小值） |
| 最大速度（无负载） | 8 mm/s | |
| 最大速度（最大操作力下） | 5 mm/s（最小值） | 1 mm/s（最小值） |
| 驱动类型 | GO-LS4545-5N | GO-LS4545-10N |
| 电机类型 | 压电驱动 | |
| 机械 | GO-LS4545-5N | GO-LS4545-10N |
| 最大负载 | 2 kg | |
| 导轨类型 | 交叉滚子 | |
| 尺寸 | 45x45x14 mm | |
| 重量（不含电缆和连接器） | 75 g (+-10%) | |
| 其他 | GO-LS4545-5N | GO-LS4545-10N |
| 电缆 | 2 m 电缆 (+-5%)，带 ix Industrial™ 连接器 | |
| 材料 | 阳极氧化铝 | |
